Для чего нужна закачка воды на АЭС

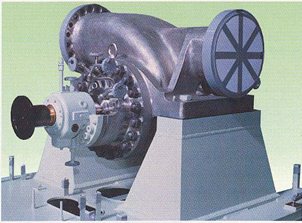

Насос для непрерывной рециркуляции теплоносителя ядерной печи (легкая вода) в парогенератор для охлаждения тепловой энергии, вырабатываемой атомной электростанцией.

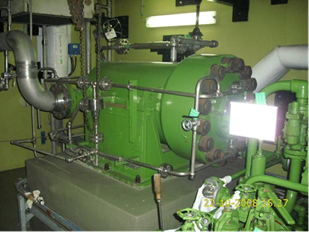

Нагнетательный насос высокого давления

В случае аварии с утечкой воды первого контура или при разрыве главного паропровода активная зона реактора экстренно охлаждается и экстренно вводится борная кислота. В результате активная зона реактора охлаждается, а твэл поддерживается в допустимой температуре.

Заправочный насос

Этот насос подает подпиточную воду для поддержания объема, когда теплоноситель первого контура сжимается из-за снижения нагрузки. Также он подает затворную воду в герметизированную часть ГЦН первого контура.

Насос отвода остаточного тепла

Этот насос отводит тепло теплоносителя первого контура после остановки реактора и снижает его температуру. Кроме того, он предотвращает распространение проблемы во время потери теплоносителя путем впрыскивания борной кислоты водяного насоса замены топлива в активную зону реактора.

Распылительный насос для локализации

Этот насос призван свести к минимуму утечку радиоактивного материала из защитной оболочки во время аварии на атомной электростанции. В момент такой аварии насос распыляет борнокислую воду в сосуд и устраняет загрязнение делящегося материала.

Насос охлаждающей воды для компонентов ядерного реактора

Этот насос имеет промежуточные характеристики двух линий, теплоносителя первого контура и насоса забортной воды, и даже в случае утечки теплоносителя первого контура он предотвращает выброс радиоактивной воды наружу.

Насос морской воды

Этот насос подает воду на каждое из следующих устройств и охлаждает их.

• Охладитель компонентов ядерного реактора
• Дизельный генератор
• Холодильная машина для кондиционирования воздуха
• Подача воды для смазки подшипников насоса забортной воды и охлаждение подшипника электродвигателя

Вспомогательный насос питательной воды с электроприводом

Это насос горизонтального типа с турбинным приводом, предназначенный для подачи воды из конденсатора (или бака-аккумулятора деаэратора) в парогенератор для отвода тепла из линии охлаждения ядерного реактора при пуске или останове. Поскольку подавать питательную воду необходимо даже при отключении электричества, предусмотрено два насоса; один из них представляет собой насос с приводом от двигателя, который может работать от источника электроэнергии дизель-генератора, а другой представляет собой насос с приводом от турбины, который может работать с основным паром.

Вспомогательный насос питательной воды с турбинным приводом

Это насос горизонтального типа с турбинным приводом, предназначенный для подачи воды из конденсатора (или бака-аккумулятора деаэратора) в парогенератор для отвода тепла из линии охлаждения ядерного реактора при пуске или останове. Поскольку подавать питательную воду необходимо даже при отключении электричества, предусмотрено два насоса; один из них представляет собой насос с приводом от двигателя, который может работать от источника электроэнергии дизель-генератора, а другой представляет собой насос с приводом от турбины, который может работать с основным паром.

Вторичная система

Насос питательной воды

Этот насос забирает из бака-аккумулятора деаэратора питательную воду, нагнетаемую бустерным насосом, и подает ее в парогенератор через подогреватель высокого давления. Соответственно, главный питательный насос должен быть высокотемпературным и высоконапорным, так как для него требуется напор больше, чем давление внутри парогенератора. Также, с точки зрения обеспечения питательной водой парогенератора, это одно из важных вспомогательных механизмов установки.

Бустерный насос питательной воды

Этот насос забирает питательную воду из бака-аккумулятора деаэратора и увеличивает NPSHava (чистый кавитационный запас). А именно, целью установки этого насоса является помощь всасыванию главного насоса питательной воды. В случае установки, в которой деаэратор не установлен, бустерный насос питательной воды не требуется и не устанавливается, поскольку напор конденсатного насоса рассчитан на очень высокий напор.

Бустер конденсата

Этот бустер забирает конденсат из горячего колодца конденсатора и направляет его в бустерный насос конденсата через большой конденсатор и деминерализатор конденсата.

Бустерный насос для конденсата

Целью установки этого насоса является нагнетание конденсата, отводимого от конденсатного насоса, и подача его в деаэратор через подогреватель низкого давления. Этот насос не устанавливается на установку, в которой не предусмотрен деминерализатор конденсата.

Сливной насос влагоотделителя

Этот насос предназначен для всасывания забортной воды из водозабора, для теплообмена при прохождении через конденсатор и для сброса воды в море из выпускного отверстия. Обычно устанавливаются два блока и запасного нет. С точки зрения стоимости конструкции и экономичности определяется, должен ли насос быть с лопастями фиксированного шага или с лопастями переменного шага.

Насос питательной воды низкого давления

Этот насос имеет гидравлическую конструкцию с регулируемым шагом лопастей. Его достоинствами являются меньший расход движущей силы и плавный пуск (начало срабатывания при полностью закрытой лопатке). Должен ли насос быть с лопастями фиксированного шага или с лопастями переменного шага, определяется с точки зрения стоимости строительства и экономии.
